Csoport neve: Segmentation_Fault

Feladat sorszáma: 6

Feladat címe: Stratégiai játék

Analízis modell

Gyakorlatvezető::

Repási Tibor

Segmentation Fault Logo

Csoport tagok:

Turai Attila	j74x9i	turai1@iit.uni-miskolc.hu
Hadházi Csaba	uvbydq	hadhazi1@iit.uni-miskolc.hu
Keserű János	iu84y5	keseru@iit.uni-miskolc.hu
Petrik András	f3zyt9	petrik3@iit.uni-miskolc.hu
Sebe György	ozj1fr	sebe2@iit.uni-miskolc.hu

2006.04.21

Történet

Dátum	Verzió	Leírás	Szerző
2006.04.08.	0.1	Kezdeti verzió	Segmentation_Fault
2006.04.18.	1.0	2. Kezdeti osztálydiagram	Hadházi Csaba, Keserű János, Petrik András, Sebe György, Turai Attila
2006.04.21.	1.1	Alrendszerek módosítása 3. Network System alrendszer modellje	Turai Attila, Keserű János
2006.04.21.	1.2	5. Graphics System alrendszer modellje	Keserű János, Petrik András, Sebe György, Turai Attila
2006.04.21.	1.3	4. Audio System alrendszer modellje	Sebe György
2006.04.21.	1.4	6. Game Core alrendszer modellje	Keserű János, Petrik András
2006.04.21.	1.5	1. Bevezetés	Turai Attila
2006.04.21.	2.0	A dokumentum véglegesítése.	Segmentation_Fault

Tartalomjegyzék

1. Bevezetés

2. Kezdeti osztálydiagram

2.1. Osztálydiagram
2.2. Osztályok felsorolása
2.3. Alrendszerek

3. Network System alrendszer modellje

3.1. Statikus modell

3.1.1. Kapcsolatok pontosítása
3.1.2. Attribútumok azonosítása
3.1.3. Bázisosztályok keresése

3.2. Dinamikus modell

3.3. Funkcionális modell

3.4. Operációk azonosítása

3.5. Az analízis modell osztálydiagramja.

3.6. Az analízis modell osztályainak listája.

3.6.1. Networks

4. Audio System alrendszer modellje

4.1. Statikus modell

4.1.1. Kapcsolatok pontosítása
4.1.2. Attribútumok azonosítása
4.1.3. Bázisosztályok keresése

4.2. Dinamikus modell

4.3. Funkcionális modell

4.4. Operációk azonosítása

4.5. Az analízis modell osztálydiagramja.

4.6. Az analízis modell osztályainak listája.

4.6.1. Audio

5. Graphics System alrendszer modellje

5.1. Statikus modell

5.1.1. Kapcsolatok pontosítása
5.1.2. Attribútumok azonosítása
5.1.3. Bázisosztályok keresése

5.2. Dinamikus modell

5.3. Funkcionális modell

5.4. Operációk azonosítása

5.5. Az analízis modell osztálydiagramja.

5.6. Az analízis modell osztályainak listája.

5.6.1. FightChangeScreen

5.6.1.1. CityScreen
5.6.1.2. ChangeScreen
5.6.1.3. FightScreen

5.6.2. MainMenu
5.6.3. Graphics

6. Game Core alrendszer modellje

6.1. Statikus modell

6.1.1. Kapcsolatok pontosítása
6.1.2. Attribútumok azonosítása
6.1.3. Bázisosztályok keresése

6.2. Dinamikus modell

6.3. Funkcionális modell

6.4. Operációk azonosítása

6.5. Az analízis modell osztálydiagramja.

6.6. Az analízis modell osztályainak listája.

6.6.1. Controller
6.6.2. FileHandler
6.6.3. Unit

1. Bevezetés

Ez a dokumentum felelős azért, hogy birokoljuk azt az információhalmazt, amely ahhoz szükséges, hogy függvénykönyvtáraink implementálása már minden akadálytól mentes legyen.
A dokumentumban felépitettük az osztályaink szerkezetét, viselkedést külöböző típusú diagrammok segítségével. A dokumentumban alrendszerekre bontva található meg osztályaink leírása, osztályterveink.

2. Kezdeti osztálydiagram

2.1. Osztálydiagram

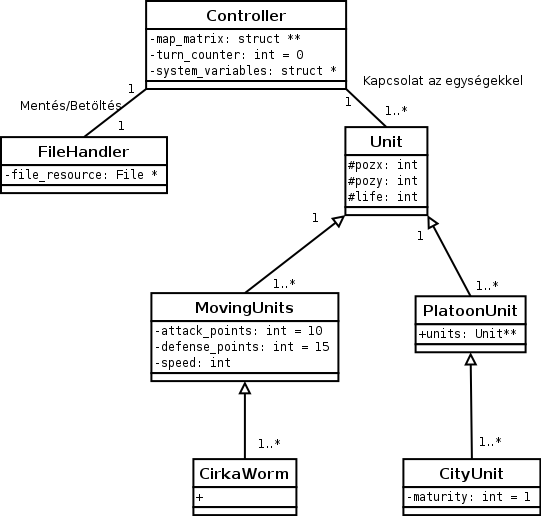

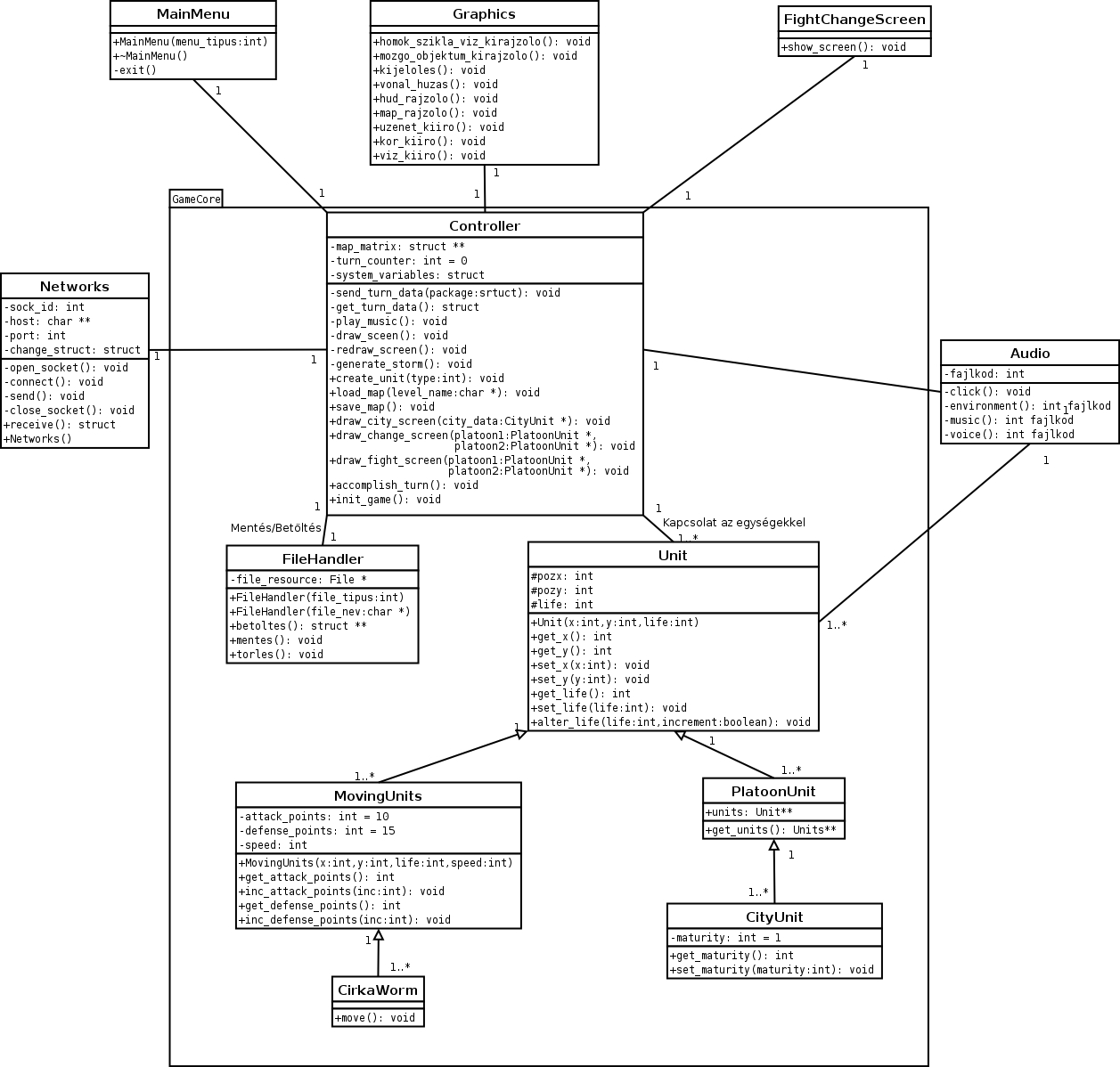

Kezdeti osztálydiagram

2.2. Osztályok felsorolása

Az eddig lerealizálódott osztályok felsorolása:

Controller
Graphics
Networks
FileHandler
Audio
MainMenu
FightChangeScreen

Osztályok leírása:

Controller

A központi vezérlő osztály. Az összes többi objektum rajta kersztül végez adatcserét. Kezdettől fugva fut és ő pédányosítja az osztályok nagy részét. A program fő változói és az azokon manipuláló függvények részei az osztálynak.

Graphics

A grafikus megjelenítésért felelős osztály. Alapvető rajzoló és textúrákat megjelenítő függvények feglalnak benne helyet. A metódusai a grafikus megjelenítés egy-egy részfunkcióját valósítják meg.

Ezen részfeladatok:

- Homok, szikla és víz kirajzolása.
- Mozgó objektum kirajzolása.
- Kijelölés megvalósítása.
- Vonalhúzás ( mozgás kijelöléséhez ).
- HUD( Head Up Disaply ) kirajzolása.
- Térkép rajzolása.
- Üzenetkiirás megvalósítása.
- Kör számának kiirása.
- Víz mennyiségének kiirása.

A grafikus elemek kirajzolása layeres technikával történik. Az egyes layerszinteken a logikailag és technikailag összetartozó grafikai elemek jelennek meg. Ezek a szintek:

- Homok.
- Szikla és víz.
- Mozgó egységek.
- Mozgás jelzők és kijelölés.
- HUD - keret és nyomógombok.
- Térkép.
- Üzenetek( kör, víz, egység tulajdonság ).
- Menü.

Networks

A hálozati kapcsolat felépítéséért és az azon keresztüli információcseréért felel. A bejövő információkat a Controllernek továbbítja.

FileHandler

A fájlműveletekért felel. Ment, létrehoz, módosít fájlokat. Elvégzi a játékállapot lementését, betöltését, illetve a konfigurációs fájl(ok) módosítását.

Audio

Külön szálon fut. Biztosítja a háttérzenét, és a különböző események által igényelt hangokat megszólaltaja. Az egységek esetén egy, az egységre jellemző hangminta halmazból választ, és véletlenszámgenerátor segítségével egy hangmintát megszóaltat.

MainMenu

A jaték főmenüét valósítja meg. A felhasználó egy menürendszerből választhatja ki, hogy mit kívan tenni. A menü a Felhasználói kézikönyvben leírt menürendszerrel egyezik meg, az ehhez kapcsolódó metódusok és adattagok szerepelnek benne.

FightChangeScreen

In-Game Screenek változatai, melyek egy-egy játékbeli tevékenység irányításra szolgálnak.
Ezek a tevékenységek csak külön abalkban valósíthatóak meg.

Az FCS-ek típusai funkcióik szerint:

- City Screen : A Város fejlesztése és az egységek gyártása,csapatba szervezése.
- Battle Screen : Csata lebonyolítása.
- Platoon Screen : Csapat átszervezés,összevonás és menedzselés.

Unit

Az egységek megvalósításáért felel. Felépítése egy osztályhierarchia, amelyben az egyes alosztályok egységeket reprezentálnak. Az ősosztályban már megjelennek a közös adattagok és alapvető függvények, amelyek folyamatosan bővülnek a hierarchiában lefelé haladva.

2.3. Alrendszerek

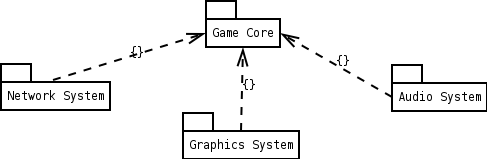

Alrendszerek

Alrendszerek felsorolása:

Game Core
Network System
Audio System
Graphics System

Osztályok leírása:

Game Core

A játék központi magja. A játék fő feladatait ellátó osztályok összefogásáért felel.

Kapcsolódó osztályok:
- Controller
- FileHandler
- Unit

Network System

A hálózati kommunikációért felelős osztályokat foglalja magába.

Kapcsolódó osztályok:
- Networks

Audio System

A hangok megszólaltatásáért felel.

Kapcsolódó osztályok:
- Audio

Graphics System

Minden olyan osztályt taralmaz, mely grafikus megjelenítést is végez.

Kapcsolódó osztályok:
- FightChangeScreen ( A város fejlesztése,az egységek gyártása,csapatba szervezése,menedzselés a csata lebonyolítása a ferladata. )
- MainMenu ( Menü megjelenítéséért felel. )
- Graphics ( Feladata a pályák, egységek kirajzolása, a mozgások megjelenítése. )

3. Network System alrendszer modellje

3.1. Statikus modell

3.1.1. Kapcsolatok pontosítása

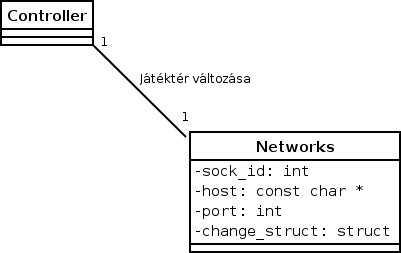

A Network System alrendszer egyetlen osztályból áll ( Networks ) és a Game Core alrendszer Controller osztolyához kapcsolódik.
A Controller osztály adattáblájában frissítse a játéktér változását. Illetve a játéktér változásáról egy megfelelő üzenetsorba információkat küldjön a Networks osztály számára megfelő interfacen keresztül.
A kapcsolat számossága egy-egy kapcsolat.

3.1.2. Attribútumok azonosítása

Szükség lesz egy socket leíróra(sock_id), hogy a másik játékossal való kapcsolatot tudjuk azonosítani.
Enefelül azonosítani kell az ellenfél gépét(host) és meg kell jelölni a megfelő portot(port).
Létre kell hozni egy olyan struktúrát, amelyben a játéktéren lévő egységek változásai leírható(change_struct).

3.1.3. Bázisosztályok keresése

Ebben az alrendszer csak egyetelen osztály szerepel a Networks. Jelenesetben ez megfelel a bázisosztálynak is.

3.2. Dinamikus modell

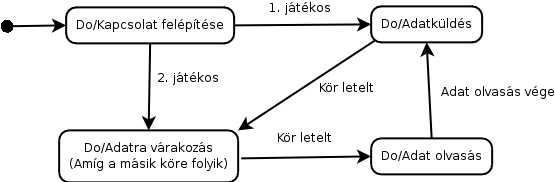

A Network osztályhoz tartozó állapotdiagram:

Az állapotdiagram szemlélteti a két játékos kozotti adatcserét körökre osztva.

3.3. Funkcionális modell

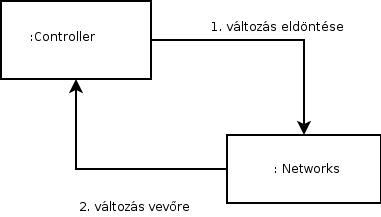

A Network osztályhoz tartozó együttmüködési diagram:

A rendszerben körökre osztottan folyamatosan frissül a játéktér a másik lépései alapján. A Networks a beérkező adatok alapján frissíti a Controllerben tárolt játékteret. A kontroller a játékos lései alapján komunikál a Networs-el, ami ezeket az információkat továbbítja az ellenfél számára.

3.4. Operációk azonosítása

Ha hálózati játékot választunk, akkor a Beállítások menüpot alatt bejegyzett adatok alapján a konstruktor inicializálja a host és a port adattagokat ( a port alapértelemzetten 1025 ). Ezután az open_socket függvény létrehoz egy socketet és a connect függvény meghívása után létrejön a kapcsolat. Így megkezdődhet a kommunikáció.
A Networks osztály interface-ét a recieve függvény valósítja meg.

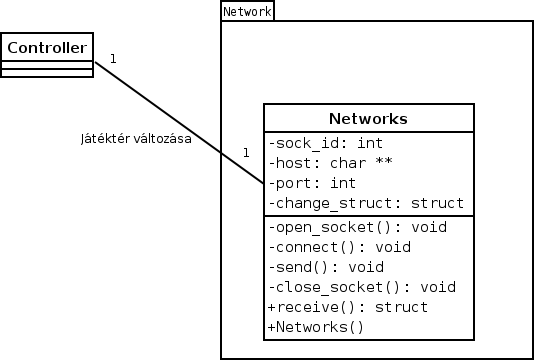

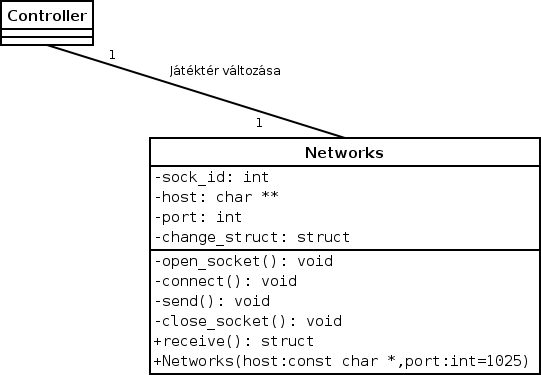

3.5. Az analízis modell osztálydiagramja

3.6. Az analízis modell osztályainak listája

Networks

3.6.1. Networks

Felelősége, feladat: A hálozati kapcsolat felépítéséért és az azon keresztüli információcseréért felel. A bejövő információkat a Controllernek továbbítja.
Együttműködők: Controller osztály.
Attribútumok:

Név	Típus	Leírás
socket_id	int	A sucket azonosítója.
host	char **	Az ellenfél hostjának(jainak) az azonosítója.
port	int	Port száma.
change_struct	struct	Üzenet struktúra megvalósítása, amely a változásokat tartalmazza.

Operációk:

Név	Argumentumok	Leírás
open_socket	-	Socket létrehozása.
connect	-	Kapcsolat létrehozása hosttal.
send	-	Üzenet küldése.
close_socket	-	Socket bezárása.
receive	-	Üzenet olvasása a socket-ból. Ő valósitja meg az interface-t a Controller osztállyal.
networks	host, port	Konstruktor. A host név és a port béállítása.

4. Audio System alrendszer modellje

4.1. Statikus modell

4.1.1. Kapcsolatok pontosítása

Az Audio System alrendszer egy osztályból áll, az Audio class-ból.

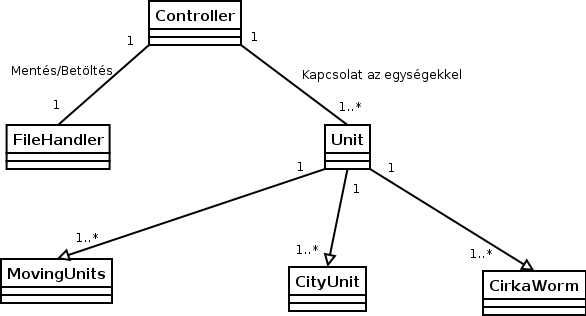

A Game Core alrendszer Conroller és a Unit osztályához, a Graphics alrendszer MainMenu és FCS osztályához kapcsolódik.

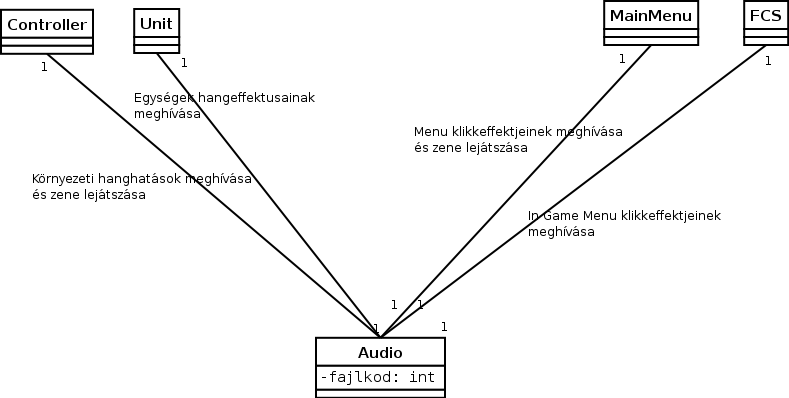

4.1.2. Attribútumok azonosítása

fajlkod:

Kódszavaknak(egész számok) feleltetjük meg a fájlokban letárolt hangeffektusokat és zenéket. Ezekkel a kódszavakkal hívjuk meg az egyes hanghatásokat, így nem kell hosszú sztringeket használni aktuális paraméterként, ezzel időt takarítva meg.

4.1.3. Bázisosztályok keresése

Ebben az alrendszerben csak egy osztály szerepel, az Audio, ez felel meg a bázisosztálynak is.

4.2. Dinamikus modell

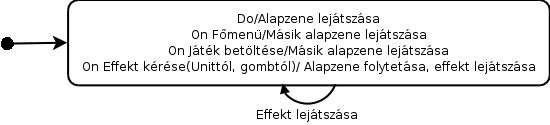

Az Audio osztályhoz tartozó állapotdiagramm:

Audio_Dinamikus

Az állapotdiagramm a zenehívásokat szemlélteti.

4.3. Funkcionális modell

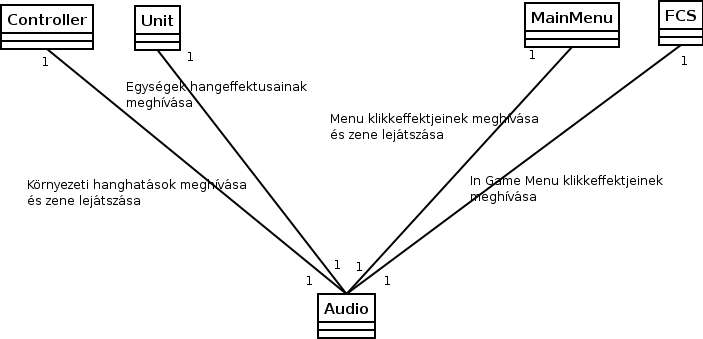

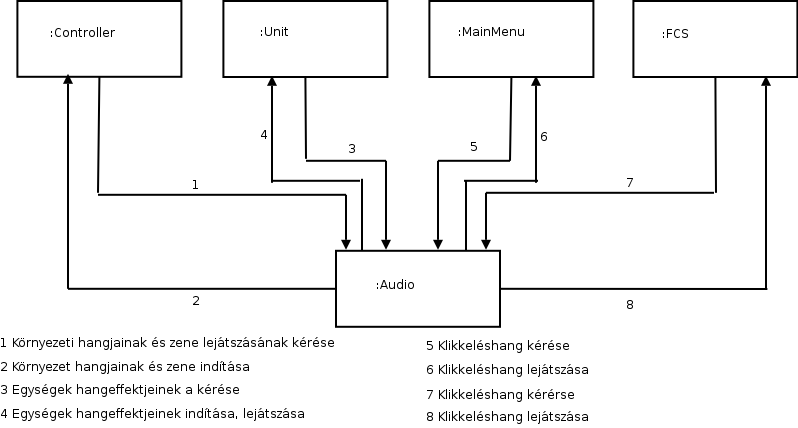

Az Audio osztályhoz tartozó együttműködési diagramm:

Az Audio alrendszer a 4 kérő alrendszer(Controller, Unit, MainMenu, FCS) hangeffekthívásaira válaszol mp3 típusú hangfájlok lejátszásával.
Kérésre meg is szünteti azokat.

4.4. Operációk azonosítása

Az alrendszer négy tagfüggvénye: Click, Environment, Music, Voice
Click:

A Graphics alrendszer MainMenu és InGameMenu osztálya hívja meg, a gombkattintásokat valósítja meg mindkét osztályban.

Environment:

A Game Core alrendszer Controller osztálya hívja meg, hogy megvalósítsa környezet hangját: pl. szélsüvítés, vízcsobogás, homokvihar stb.A függvényhíváshoz számokat használunk, a számok hangeffekteknek felelnek meg, kódtábla tartalmazza a megfeleltetéseket.(hogy mely számnak mely környezeti hanghatás felel meg). 2000-től 2020-ig vannak számozva e függvény hanghatásainak a kódjai.

Music:

A Game Core alrendszer Controller osztálya használja, zenéket játsz le a segítségével, hogy fokkoza a játékélményt. A Music függvény.az Environment függvényhez hasonlóan számokat használ input paraméterének, amik konkrét mp3-as zenefájloknak felelnek meg a merevlemez meghajtón. Kódtábla tartalmazza ezeket a párosításokat, a kódszavak 1000-től 1020-ig terjednek.

Voice:

A Game Core alrendszer Unit osztálya alkalmazza. A Unit osztály képernyőn megjelenő egységeinek a hangeffektusait jeleníti meg.
Aktuális paramétere egy kétjegyű szám, az első szám egy adott egységet jelöl, a második az adott egység egy hangeffektjét:
pl. 11=1-es kódszámú egység(pl. forrás) 1-es kódszámú hangja(pl. kijelölés).
pl. 34=3-as kódszámú egység(pl. tank) 4-es kódszámú hangja(pl. lövés).

4.5. Az analízis modell osztálydiagramja

4.6. Az analízis modell osztályainak listája

Audio

4.6.1. Audio

Felelőssége, feladat: A hangeffektusok, beleértve a hangokat, zenéket és környezeti hatások hangjait lejátszásáért felelős; hívásra hangeffektus
lejátszásával válaszol.
Együttműködők: Controller, Unit, MainMenu, FCS osztály
Attribútumok:

Név	Típus	Leírás
fajlkod	int	A betöltendő zene kódja, ami konkrét fájlnak felel meg.

Operációk:

Név	Argumentumok	Leírás
click	-	Egérklikk hang lejátszása.
environment	fajlkod	Környezet hanghatásainak a betöltése. (pl. víz, szél, homokvihar stb.)
music	fajlkod	A játék zenéinek lejátszása.
voice	fajlkod	A játék egységei hangjainak lejátszása. (pl, lövés, mozgás, kijelölés stb.)

5. Graphics System alrendszer modellje

5.1. Statikus modell

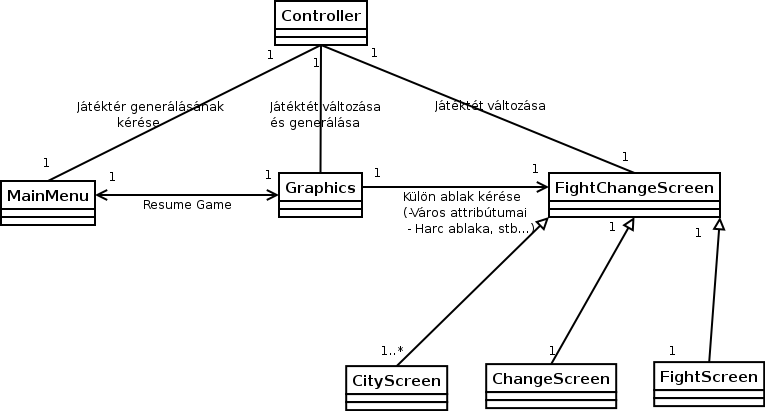

5.1.1. Kapcsolatok pontosítása

MainMenü-ben Új játék vagy Játék betöltése menüpontjából a Controller-en keresztül betöltödik a játék.
A MainMenü grafikai kirajzolásokat kér a Graphics osztálytól.
Ha a játéktéren rákattintunk a Menü gombra példányosítódik egy MainMenü.
A Controller a játéktér változásánál a Graphics meghívásával módosítja a játékteret.
A FightChangeScreen grafikai kirajzolásokat kér a Graphics osztálytól.
A FightChangeScreen megváltoztatja a Controllerben tárolt játékteret.

5.1.2. Attribútumok azonosítása

Mivel a grafikus megjelenítés független az adatoktól a könnyű kicserélhetőség végett. A nem megjelenés specifikus adatokat nem itt tároljuk, ezért az osztályoknak kevés adattagja van.

5.1.3. Bázisosztályok keresése

A képernyőablak megjelenítése meglehetősen hasonló, ezt egy függvény végzi, ezért szükséges a közös FightChangeScreen bázisosztály. A leszármazott osztályok a különböző feladatú képernyők megvalósítására szolgálnak.

5.2. Dinamikus modell

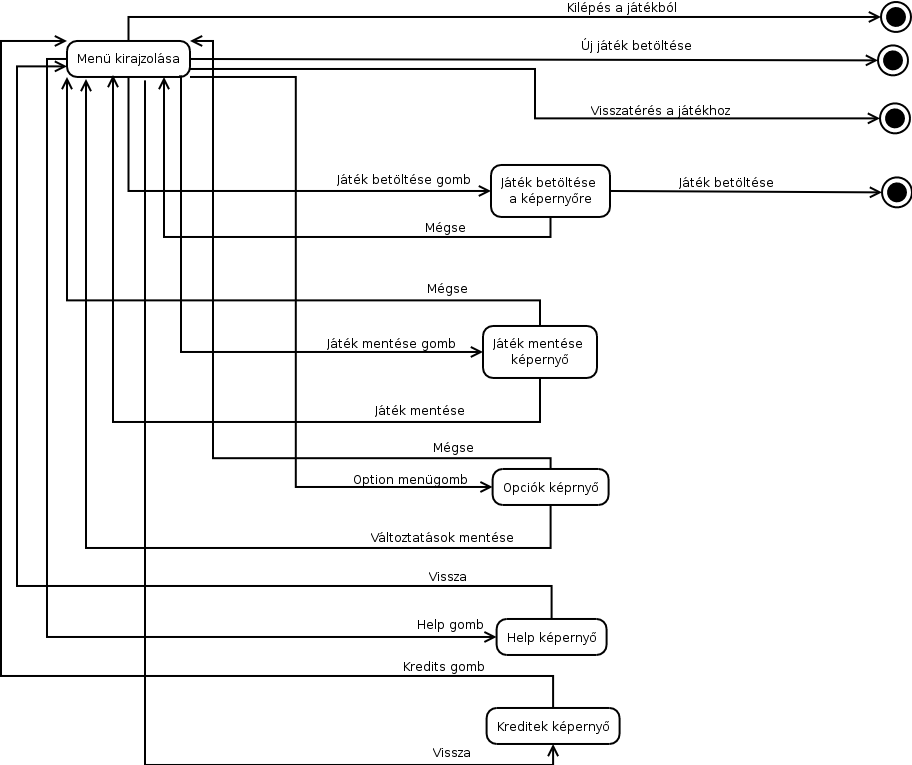

A MainMenu osztályhoz tartozó állapotdiagram:

Az állapotdiagram szemlélteti a MainMenu osztály működését.

A Graphics osztályhoz tartozó állapotdiagram:

Az állapotdiagram szemlélteti a Graphics osztály működését.

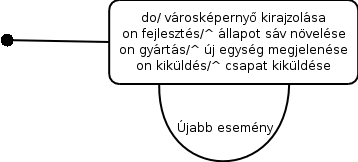

A CityScreen osztályhoz tartozó állapotdiagram:

Az állapotdiagram szemlélteti a CityScreen osztály működését.

A ChangeScreen osztályhoz tartozó állapotdiagram:

Az állapotdiagram szemlélteti a ChangeScreen osztály működését.

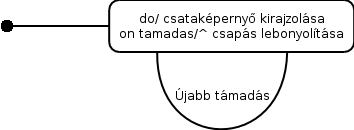

A FightScreen osztályhoz tartozó állapotdiagram:

Az állapotdiagram szemlélteti a FightScreen osztály működését.

5.3. Funkcionális modell

A Graphics System-hez tartozó együttmüködési diagram:

Az ábrán látható egy lehetséges játékmenet.

5.4. Operációk azonosítása

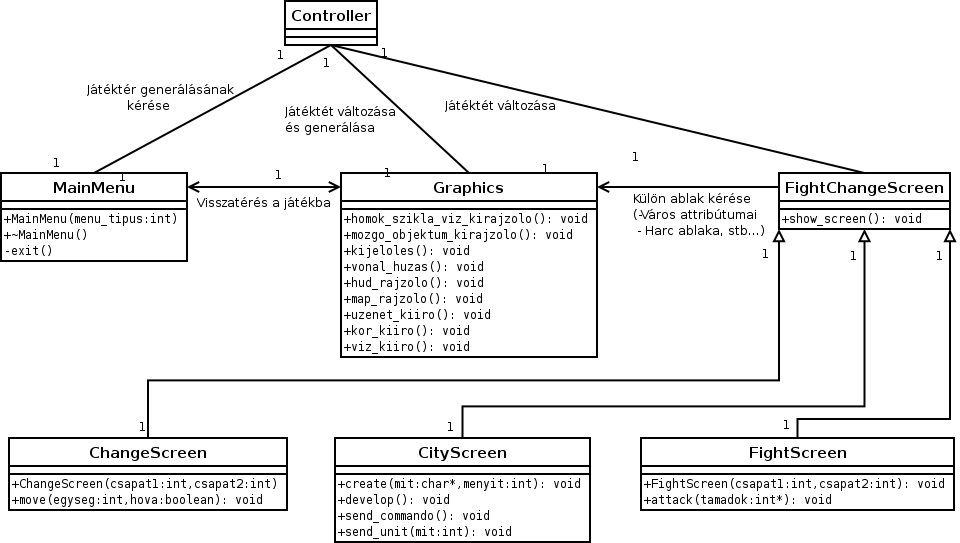

Ez az alrendszer a grafikus megjelenítésért felel. A Graphics függvényei az alpvető grafikus kirajzolásokért felelősek. A MainMenu függvényei a menü felépítésért felelnek. Ezenfelül a FightChangeScreen alosztályai és azok fügvényei a város, a csata és az egységcsere képernyő megvalósításáért felelnek.

5.5. Az analízis modell osztálydiagramja

5.6. Az analízis modell osztályainak listája

FightChangeScreen
MainMenu
Graphics

5.6.1. FightChangeScreen

Felelősége, feladat: Bázisosztálya a CityScreen, a ChangeScreen és a FightScreen osztályoknak.
Együttműködők: Controller, Graphics
Attribútumok:

Név	Típus	Leírás
-	-	-

Operációk:

Név	Argumentumok	Leírás
show_screen	-	A FightChangeScreen képernyő kirajzolása.

5.6.1.1. CityScreen

Felelősége, feladat: A város grafikai ablakának megjelenítésért, a város fejlesztéséért, egységek gyártásáért és a csapatkészítésért felel.
Együttműködők: Controller, Graphics
Attribútumok:

Név	Típus	Leírás
-	-	-

Operációk:

Név	Argumentumok	Leírás
create	mit, mennyit	Mit paraméterben kapott egységet legyártja mennyit életerővel.
develop	-	A város maturity értékét növeli 10%- al, és csökkenti a vizet x egységgel.
send_commando	-	Létrehoz egy új csapatot és beletölti az egységeket.
send_unit	mit	Városon belüli csapatba helyezi az egységet.

5.6.1.2. ChangeScreen

Felelősége, feladat: Az egységcsere grafikai ablakának megjelenítésért és az egységcsere lebonyolításáért felel.
Együttműködők: Controller, Graphics
Attribútumok:

Név	Típus	Leírás
csapat1	int	Az egyik csapat azonosítója.
csapat2	int	Az masik csapat azonosítója.

Operációk:

Név	Argumentumok	Leírás
ChangeScreen	csapat1, csapat2	Beállítja melyik az a két csapat, amik között lezajlik az egységcsere.
move	egyseg, hova	Mozgatja a paraméterül kapott egységet az egyik csapatból a másikba.

5.6.1.3. FightScreen

Felelősége, feladat: A harc lebonyolításáért felel.
Együttműködők: Controller, Graphics
Attribútumok:

Név	Típus	Leírás
-	-	-

Operációk:

Név	Argumentumok	Leírás
FightScreen	csapat1, csapat2	Beállítja melyik az a két csapat, amik között lezajlik a csata. Az egyik csapat természetesen lehet féreg is.
attack	tamodaok	A csata lebonyolításáért felel.

5.6.2. MainMenu

Felelősége, feladat: A Main Menü kirajzolásáért és lekezeléséért felel.
Együttműködők: Controller, Graphics
Attribútumok:

Név	Típus	Leírás
-	-	-

Operációk:

Név	Argumentumok	Leírás
MainMenu	menu_tipus	A menü felépítésért és lebonyolításáért felel.
~MainMenu	-	A menü lebontását bonyolítja le.
exit	-	A program szabályos lezárását segíti elő.

5.6.3. Graphics

Felelősége, feladat: Az alapvető grafikai elemek kirajzolásáért felel.
Együttműködők: FightChangeScreen, Controller, MainMenu
Attribútumok:

Név	Típus	Leírás
-	-	-

Operációk:

Név	Argumentumok	Leírás
homok_szikla_viz_kirajzolo	-	A homokot, a sziklát és forrást rajzolja ki.
mozgo_objektum_kirajzolo	-	A mozgó objektumokat jeleníti meg.
kijeloles	-	Az egység kijelőlésénél a kijelölést jelző grafikát jeleníti meg.
vonal_huzas	-	A mozgás kijelőlésének jelőlésére egy vonalat húz az adott pontra.
hud_rajzolo	-	A hud-ot építi fel és kezeli.
map_rajzolo	-	A térképet rajolja ki.
uzenet_kiiro	-	A játék és más felhasználó által küldött üzeneteket jeleníti meg.
kor_kiiro	-	Kiírja hanyadik körben járunk.
viz_kiiro	-	A kitermelt víz mennyiségét frissíti.

6. Game Core alrendszer modellje

6.1. Statikus modell

6.1.1. Kapcsolatok pontosítása

Ezen az ábrán a központi irányító rendszer kapcsolatai vannak feltüntetve.

6.1.2. Attribútumok azonosítása

6.1.3. Bázisosztályok keresése

Minden egységnél meg kell határozni a képernyőn való elhelyezkedését, azaz az x, y koordinátáját. Ezenfelül mindegyik unit-nál szükséges egy life( élet, feltöltöttség ) adattag. Ezeket egy bázisosztályba emeltük ki, és értelemszerúen ennek az osztálynak a Unit nevet adtuk.

6.2. Dinamikus modell

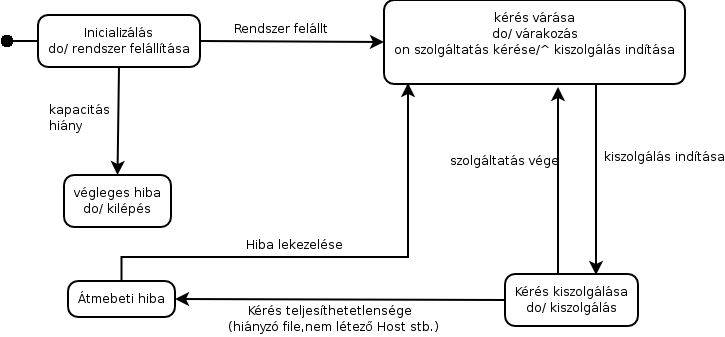

A GameCore alrendszerhez tartozó állapotdiagram:

6.3. Funkcionális modell

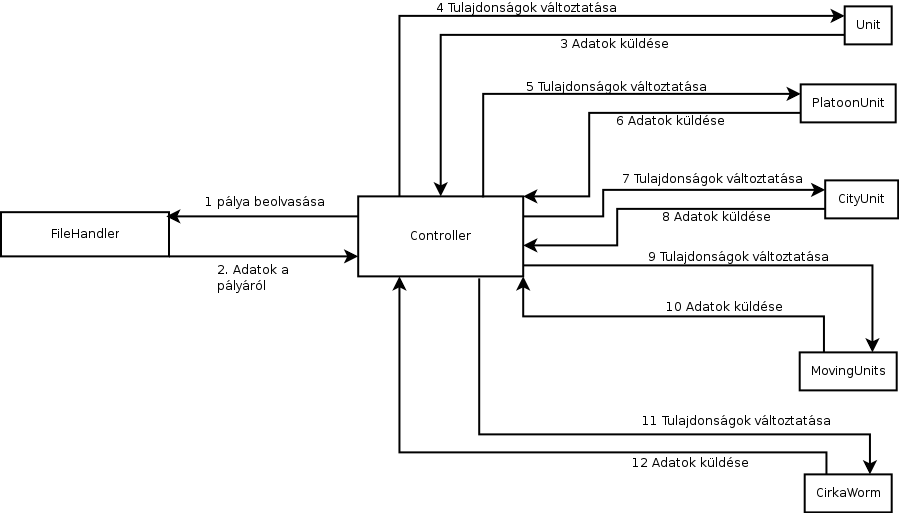

A Game Core-hoz tartozó együttmüködési diagram:

6.4. Operációk azonosítása

6.5. Az analízis modell osztálydiagramja

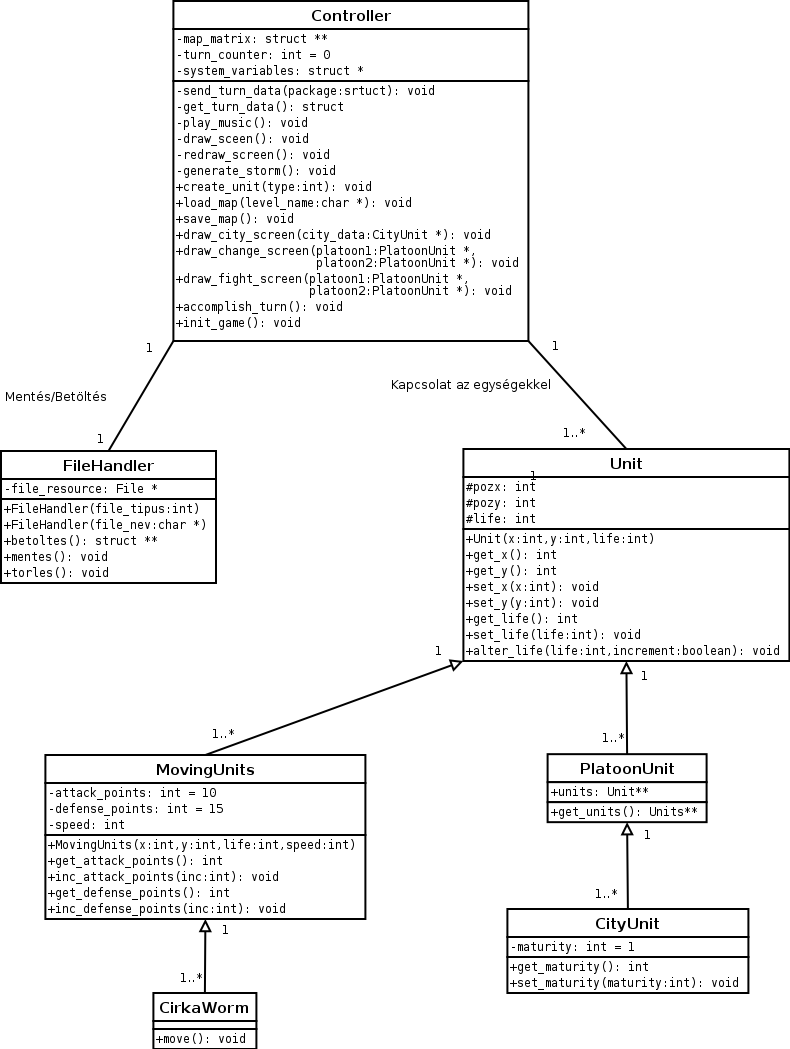

A Game Core alrendszer analízis modell osztálydiagramja

6.6. Az analízis modell osztályainak listája

Controller
FileHandlerUnit
MovingUnits
CirkaWorm
PlatoonUnit
CityUnit

6.6.1. Controller

Felelősége, feladat: Az osztályok közötti kapcsolatok megteremtése. Osztályok irányítása, kommunikációjuk levezénylése
Együttműködők: gyakorlatilag minden osztállyal
Attribútumok:

Név	Típus	Leírás
map_matix	struct **	A játékteret tárolja.
turn_counter	int	Körök számát tárolja.
system_variables	struct	A program beállításait tároló struktúra.

Operációk:

Név	Argumentumok	Leírás
send_turn_data	package	Kör adatainak elküldése a hálózati osztály segítségével.
get_turn_data	-	Kör adatainak lekérése a hálózati osztálytól.
play_music	-	Véletlenszerű zene lejátszása az audio osztály segítségével.
draw_sceen	-	Képernyő kirajzoltatása a graphics osztállyal.
redraw_sceen	-	Képernyő változásainak újrarajzolása
generate_storm	-	Vihar generálása.
create_unit	type	Egység létrehozása
load_map	level_name	Játékállás/térkép betöltése a FileHandler-en keresztül
save_map	-	Játékállás lementése
draw_city_screen	city_data	Város képernyő kirajzolása
draw_change_screen	platoon1, platoon2	Change Screen kirajzolása
draw_fight_sceen	platoon1, platoon2	Csata képernyő kirajzolása
accomplish_turn	-	Kör végrehajtása
init_game	-	Játék inicializálása

6.6.2. FileHandler

Felelősége, feladat: Feladata a filekezelés megvalósítása ( mentés, betöltés, pályák betöltése )
Együttműködők: Controller
Attribútumok:

Név	Típus	Leírás
file_resource	File *	Megnyitott file azonosítója

Operációk:

Név	Argumentumok	Leírás
FileHandler	file_tipus	Konstruktor új file létrehozásához
FileHandler	file_nev	Konstruktor meglévő filehoz
betoltes	-	betölti a játkállást és pályát a fileból
mentes	-	lementi a játékállást
torles	-	letörli az aktuális filet

6.6.3. Unit

Felelősége, feladat: egységeket megvalósító osztály ( vízforrás ), ősosztálya a többi egységnek.
Együttműködők: Controller, FileHandler, Audio
Attribútumok:

Név	Típus	Leírás
pozx	int	egység x koordinátája
pozy	int	egység y koordinátája
life	int	egység életereje / víz mennyisége

Operációk:

Név	Argumentumok	Leírás
Unit	x, y, life	konstruktor
get_x	-	x koordináta lekérése
get_y	-	y koordináta lekérése
set_x	x	x koordináta beállítása
set_y	y	y koordináta beállítása
get_life	-	életerő lekérése
set_life	life	életerő beállítása
alter_life	life, increment	életerő növelése/csökkentése

6.6.3.1. MovingUnits

Felelősége, feladat: Mozgó egységek ( katonák, tankok, férgek )
Együttműködők: lsd. Unit
Attribútumok:

Név	Típus	Leírás
attack_points	int	támadási érték
defense-points	int	védekezési érték
speed	int	sebesség

Operációk:

Név	Argumentumok	Leírás
MovingUnits	x, y, life	-
get_attack_points	-	támadási érték lekérése
inc_attack_points	inc	paraméterrel növeli az attack_points értékét
get_defense_points	-	védekezési érték lekérése
inc_defense_points	inc	paraméterrel növeli az defense_points értékét

6.6.3.1.1. CirkaWorm

Felelősége, feladat: Különleges mozgású féreg egység
Együttműködők: lsd: Unit
Attribútumok:

Név	Típus	Leírás
-	-	-

Operációk:

Név	Argumentumok	Leírás
move	-	véletlenszerű érték és irány szerinti mozgás elvégzése

6.6.3.2. PlatoonUnit

Felelősége, feladat: A csapatokat leíró osztály
Együttműködők: lsd: Unit
Attribútumok:

Név	Típus	Leírás
units	Unit **	tartalmazott egységek pointereit tartalmazó tömb

Operációk:

Név	Argumentumok	Leírás
get_units	-	a units tömbbel tér vissza

6.6.3.2.1. CityUnit

Felelősége, feladat: A játékban lévő városokat reprezentálja.
Együttműködők: lsd. Unit
Attribútumok:

Név	Típus	Leírás
maturity	int	fejlettséget reprezentáló érték

Operációk:

Név	Argumentumok	Leírás
get_maturity	-	maturity értékével tér vissza
set_maturity	maturity	maturity értékét állítja be

X. Mellékletek

A követközökben a mellékletek a pontokhoz kapcsolódva írjuk le.

5.2. Dinamikus modell

A MainMenu osztályhoz tartozó állapotdiagram:

6.5. Az analízis modell osztálydiagramja

A Game Core alrendszer analízis modell osztálydiagramja

Megjegyzés:

Mivel a mellékletben szerepő ábrák egy képernyőre méretezve sem olvashatóak, így ezeket az ábrákat az olvasó teljes méretükben tekintheti meg.

Vissza a nyitólapra.
